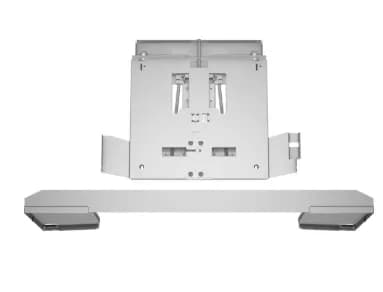

17005387 Spouštěcí rám pro odsavače Bosch Siemens (90 cm)

Spouštěcí rám pro odsavač par Bosch / Siemens – DSZ4961 (17005387)

Spouštěcí rám DSZ4961 (originální kód 17005387) je speciálně navržený díl pro bezpečnou montáž a dokonalou integraci teleskopických/slimline odsavačů par širokých 90 cm značek Bosch a Siemens. Díky robustní práškově lakované ocelové konstrukci zvládne každodenní provozní zatížení a umožňuje zcela zasunout odsavač do horní skříňky, čímž zajišťuje čistý a moderní design linky. Správná instalace tohoto rámu zvýší životnost přístroje, zlepší ergonomii a efektivně využije vnitřní prostor skříňky kuchyňské linky.

• Kód dílu: 17005387 / DSZ4961
• Typ: spouštěcí (snižovací) rám pro vestavné odsavače 90 cm
• Rozměry rámu (Š × H × V): 900 × 630 × 85 mm
• Hmotnost: cca 3,9 kg
• Materiál/povrch: lakovaná pozinkovaná ocel
• Kompatibilita: nahrazuje starší rám DSZ4960
• Značka: Bosch, Siemens
• EAN: 4242005238002

Montážní návod

Před instalací vždy odpojte odsavač par od elektrické sítě. Rám DSZ4961 zašroubujte přímo na zadní stěnu horní kuchyňské skříňky (minimální hloubka 320 mm). Rám umožňuje bezpečné uchycení odsavače do správné výšky a garantuje optimální polohu výsuvu. Odsavač zasunete do rámu a zajistíte aretačními šrouby; pokud vnitřní opláštění skříňky přesahuje 5 mm, využijte distanční podložky (součást balení). Veďte přívodní kabel i odtahové potrubí pečlivě dle instalačního návodu spotřebiče. Zkontrolujte volný pohyb výsuvu – odsavač se musí pohybovat bez zadrhávání. Nejste-li si jisti správností montáže, využijte odborný servis.

Bezpečnostní doporučení

Rám kotvěte výhradně do nosné stěny skříňky (min. 16 mm DTD/MDF). Používejte pouze originální spojovací materiál dodaný v balení. Chraňte hrany rámu před poškozením povrchové úpravy. Po instalaci prověřte pevnost celé sestavy a plynulý chod mechanismu.

Kompatibilní spotřebiče

Spouštěcí rám DSZ4961 (17005387) je určen pro 90cm teleskopické/slimline odsavače Bosch a Siemens, např.: Bosch DHI923GSG, Bosch DFT93CA50M, Bosch DFS097A50B, Bosch DBB97AM60B, Bosch DFR097A50B, Siemens LI97RA531C, Siemens LI97SA531B, Siemens LI97RB531, Siemens LI97SA531I, Siemens LR97CAQ50. Pro ověření kompatibility kontaktujte naši technickou podporu se sériovým číslem vašeho odsavače par.

Tip: Správně nainstalovaný rám uvolní místo ve skříňce a zajistí tichý a spolehlivý výsuv odsavače. Pro bezchybnou funkčnost doporučujeme pravidelnou kontrolu upevnění.

Balení: 1× spouštěcí rám s montážními prvky. Původ produktu: Originál Bosch/Siemens. Lhůta na vrácení zboží: 14 dnů. Záruka na originální díl: 24 měsíců.
