17005511 LZ28WWY12 Montážní sada 3 ks pro odsavače par Bosch Siemens

Montážní sada LZ28WWY12 (17005511)

Montážní sada LZ28WWY12 (17005511) je určena pro bezešvou instalaci 80 cm skleněného downdraft odsavače par Bosch / Siemens (GlassDraftAir, GlassDraft) společně s varnou deskou do jediného výřezu. Jedná se o originální příslušenství Bosch / Siemens (BSH Group), které zajišťuje stabilní uchycení, přesné slícování a dlouhodobou životnost vestavby. Správně použité řešení eliminuje vibrace, zjednodušuje montáž a zvyšuje provozní komfort spotřebičů. Součástí balení je dvoudílný rám a propojovací lišta pro přesné spasování.

• Kód dílu: 17005511 / LZ28WWY12
• Typ: upevňovací montážní sada (2× rám + spojovací lišta)
• Délkový rozsah rámu: 900–1200 mm (šířka výřezu)
• Rozměr výřezu (doporučeno): min. 900 × 780 mm
• Materiál: galvanicky pozinkovaná ocel
• Určeno pro šířku odsavače: 80 cm
• Výrobce: Bosch / Siemens (BSH Group)
• EAN: 8517521593130
• Původ produktu: Originál

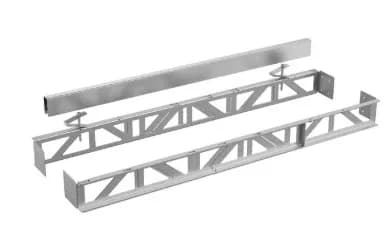

• Balení obsahuje: 3 díly (2 × rám, 1 × lišta)

Montážní návod krok za krokem

1. Odpojte napájení - vypněte jističe odsavače a varné desky.
2. Připravte výřez - podle šablony vytvořte otvor alespoň 900×780 mm.
3. Roztažení rámu - vysuňte obě části rámu na požadovanou délku, pevně je zafixujte pomocí šroubů M6.
4. Vložení & zarovnání rámu - usaďte rám do výřezu a upevněte šrouby do bočních stěn.
5. Instalace spotřebičů - nejprve osaďte varnou desku, poté odsavač par. Propojovací lišta zajistí přesné spasování.
6. Ověření funkce - zapojte přívody, osadíte krycí lišty, proveďte funkční test všech stupňů odsavače.

TIP: Pro správné vyrovnání rámu a eliminaci mikrovibrací doporučujeme použít vodováhu a utáhnout šrouby rovnoměrně.

Bezpečnostní pokyny

• Před každou montáží vždy odpojte spotřebiče od elektrické sítě.
• Nepřekračujte doporučený rozměr výřezu, abyste předešli poškození.
• Používejte pouze originální spojovací prvky ze sady pro zaručení plné nosnosti a stability.
• Po instalaci ověřte, že downdraft volně vysouvá bez tření.
• V případě pochybností kontaktujte odborný servis.

Kompatibilní spotřebiče

Nejčastěji používané odsavače a varné desky:

• Siemens LD88WMM65
• Siemens LD98WMM60B
• Siemens LD88WMM66B
• Bosch DDW88MM60B
• Bosch DDW88MM66
• Bosch DDW88MM65
• Siemens LD98WMM66
• Siemens LD97DBM69
• Bosch DDD97BM60B
• …a další odpovídající modely 80 cm glassdraft odsavačů a kompatibilních varných desek

Tip: Správné vyrovnání rámu výrazně snižuje hlučnost celého systému a prodlužuje jeho životnost.

Záruka, vrácení zboží a původ

• Záruční doba na originální díly: 24 měsíců (2 roky)
• Lhůta na vrácení zboží bez udání důvodu: 14 dní od převzetí
• Původ produktu: Originál Bosch / Siemens (BSH Group)
