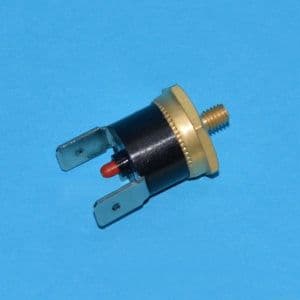

G784085 Pojistka pro Dražice BTO 5-10 2019+
Bezpečnostní pojistka G784085 pro modely BTO 5/10 (2019 a novější) zajišťuje ochranu tím, že odpojí topení při 98 °C, umožňuje ruční reset a montáž klíčem 17 mm.
Kód produktu:
G784085
EAN:
8757521785306
Výrobce:
Dražice
Tento produkt není možné zakoupit online. Jedná se o nezávaznou poptávku, cenu upřesníme dle konkrétního typu spotřebiče. Takto předcházíme objednávce nevhodného dílu pro váš spotřebič.
Popis náhradního dílu: G784085 Pojistka pro Dražice BTO 5-10 2019+
Technické parametry
Kód dílu: G784085 Typ pojistky: bimetal, manuální reset Vypínací teplota: 98 ± 3 °C Max. proud / napětí: 16 A / 250 V AC Připojení: Faston 6,3 × 0,8 mm Materiál těla: mosaz + žáruvzdorný PA6 Montážní závit: M8 × 0,75 (šestihran 17 mm) Stupeň krytí: IP 00 – vnitřní instalace Hmotnost: ≈ 18 g
Montážní návod
Vypněte jistič a uzavřete přívod vody. Odklopte spodní kryt ohřívače, sejměte konektory z pojistky a povolte šestihran klíčem 17 mm. Dosazovací plochu očistěte, našroubujte novou pojistku G784085 po závit na doraz (utahovací moment ≈ 5 Nm) a připojte vodiče dle barev. Před spuštěním zkontrolujte, že červené resetovací tlačítko není stlačené. Naplňte nádrž, odvzdušněte a zapněte napájení.
Bezpečnostní pokyny
Nikdy nevyřazujte pojistku z provozu ani ji neblokujte – riskujete požár či opaření. Při manipulaci používejte izolované nářadí, vodiče odpojujte jemným kýváním – netahejte za kabel. Po každém zásahu proveďte funkční test – ohřívač zahřejte na 70 °C a ověřte, že pojistka nepřeruší obvod. Při častém vypínání hledejte příčinu (usazeniny, vadný termostat, slabý průtok). Tip: Při trvalém svícení kontrolky LED a nedostatku teplé vody bývá aktivována tato pojistka – její reset či výměna vrátí bojler do kondice během pár minut.
