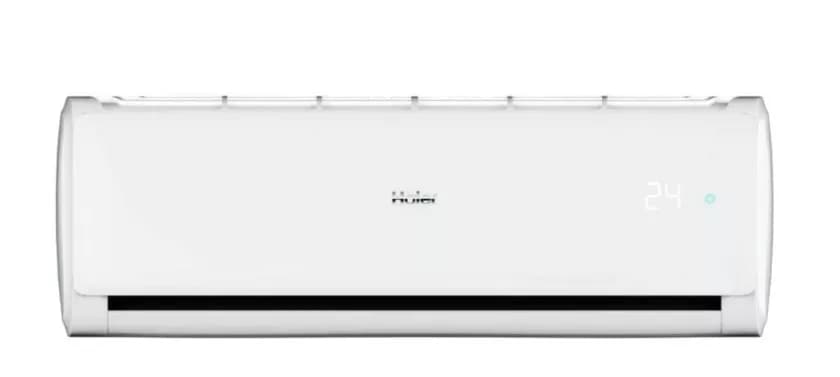

Jednotka klimatizační nástěnná vnitřní HAIER AS50TDDHRA-CLC TUNDRA Plus 5,0kW

Technické parametry

Kód dílu: AS50TDDHRA-CLC
Chladicí / topný výkon: 5,0 kW (1,3 – 5,8) / 5,6 kW (1,4 – 6,4)
SEER / SCOP: 6,2 / 4,1
Energetická třída: A++ (chlazení) / A+ (topení)
Hlučnost vnitřní jednotky: 22 – 42 dB(A)
Proud vzduchu: až 900 m³/h
Rozměry (Š × H × V): 970 × 300 × 225 mm
Hmotnost: ≈ 13 kg
Filtrace: Hi-Density + antibakteriální + aktivní uhlí
Připojení potrubí: ¼″ kapalina / ½″ plyn

Postup montáže

1. Připevněte kovovou konzoli na nosnou stěnu, ověřte vodorovnost.
2. Vyvrtejte průchod Ø65 mm se spádem 5° pro potrubí, kabeláž a kondenzát.
3. Protáhněte měděné potrubí, komunikační kabel a hadici kondenzátu skrz stěnu.
4. Zavěste jednotku na konzoli, dbejte na správné zaklapnutí západek.
5. Po propojení s venkovní jednotkou proveďte vakuování okruhu ≤ 5 Pa a tlakový test dusíkem.
6. Zapněte napájení, spusťte zkušební provoz, spárujte Wi-Fi v aplikaci hOn.

Bezpečnostní pokyny

Instalaci smí provádět pouze technik s F-Gas certifikátem.
Před servisním zásahem odpojte jistič a vyčkejte na zastavení ventilátoru.
Nepřekračujte maximální délku potrubí 30 m a převýšení 15 m.
Doplňování chladiva R32 provádějte vážením na přesné digitální váze.

Kompatibilní venkovní jednotky

Vnitřní jednotku lze spárovat s venkovními moduly Haier o výkonu 5 kW:

• 1U50MEGFRA-1 – Tundra Plus 5,0 kW (monosplit)
• 1U50MEGFRB-1 – Wi-Fi varianta
• 2U55S2SR5FA – multi 2× 5 kW
• 3U65S2SR5FA – multi 3× 5 kW
• 4U85S2SR5FA – multi 4× 5 kW
• 1U60MEGFRA-1 – vyšší výkon pro Twin provoz
• 1U35YEFFRA-1 – 3,5 kW (downgrade kompatibilita)
• 1U25YEEFRA-1 – 2,6 kW (omezený výkon)
• 1U70MEGFRA-1 – 7,0 kW (při funkci Multi)
• 1U50MEGFRA-Energy – verze s energetickým monitoringem

Tip: Režim Quiet 22 dB(A) zajistí nerušený spánek i při maximálním výkonu.
