Stiebel 238983 - Tepelné čerpadlo vzduch-voda HPA-O 13 C Premium

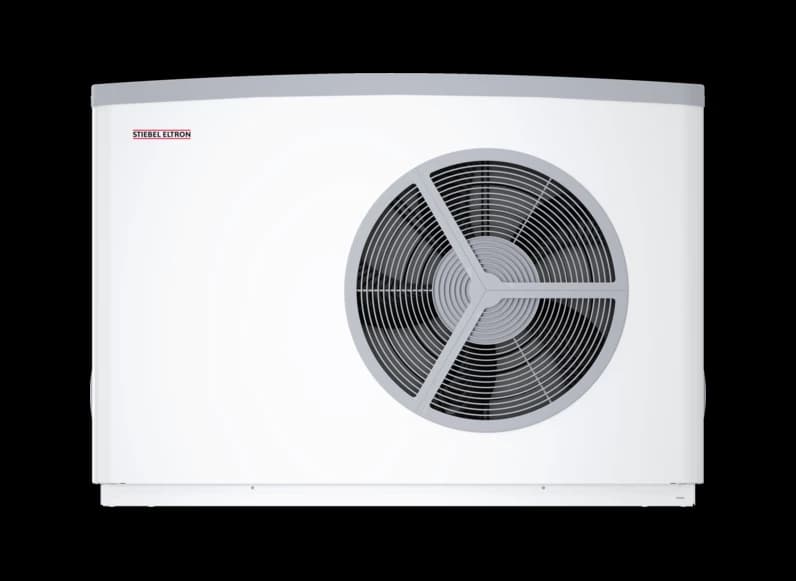

Tepelné čerpadlo vzduch-voda Stiebel HPA-O 13 C Premium

Tepelné čerpadlo vzduch-voda pro vytápění a chlazení se instaluje venku. Technologie inverteru umožňuje optimálně přizpůsobený tepelný výkon díky kompresoru s regulovatelnými otáčkami. I při nízkých venkovních teplotách dosahuje tepelné čerpadlo díky mezivstřikování páry/mokré páry vysoké teploty výstupní vody. Tichý provoz díky zapouzdřenému chladicímu okruhu a plynule nastavitelným otáčkám ventilátoru. Lepší klima v místnosti v létě díky aktivnímu chlazení reverzním chodem chladicího okruhu. Celoročně vysoká účinnost a nízké provozní náklady díky komponentům, které jsou vzájemně optimálně sladěny. Nízké provozní náklady díky možnosti monovalentní přípravy teplé vody. Lze integrovat do domácí sítě a ovládat prostřednictvím chytrého telefonu.

Podrobnosti o produktu

Použití • Výkonově řízené tepelné čerpadlo vzduch-voda s technologií inverteru se instaluje venku jako kompaktní monoblokové provedení. • Poskytuje požadovaný tepelný výkon, zajišťuje dodávku teplé vody a lze jej účinně použít k chlazení prostřednictvím reverzního chodu chladicího okruhu. • Vzhledem k vysoké teplotě výstupní vody je možné použití v novostavbách a při rekonstrukcích v topném režimu a v režimu přípravy teplé vody. Komfortní charakteristiky • Tichý provoz díky zapouzdřenému chladicímu okruhu a oddělenému kompresoru. K nízké hladině akustického výkonu přispívá jak modulující ventilátor, tak i velká vzdálenost mezi lamelami výparníku, která snižuje odpor vzduchu. • Postupným kombinovaným vstřikováním páry a mokré páry chladiva je Scroll kompresor chlazen při nízkých venkovních teplotách a po celý rok je dosahováno maximální výstupní teploty topné vody. • Zařízení lze integrovat do chytré domácí sítě a ovládat prostřednictvím mobilního koncového zařízení, pokud regulátor tepelného čerpadla dodaný stavbou je kombinován s bránou Internet Service Gateway (ISG). • S integrovaným měřičem tepla a elektroměrem prostřednictvím údajů z chladicího okruhu. • Elektrické nouzové/přídavné vytápění umožňuje monoenergetický provoz. • Chladicí okruh je hermeticky uzavřen, kontrola těsnosti je prováděna ve výrobě. Je naplněn ekologicky šetrným chladivem budoucnosti R410A. • Kovový kryt chráněný proti korozi je vyroben z žárově pozinkovaného, práškově lakovaného ocelového plechu. • Mřížka ventilátoru, úchyty a víko jsou vyrobeny z plastu odolného proti působení povětrnostních vlivů a UV záření.

Účinnost

Ke zvýšení teploty vratné strany se používá odpadní teplo z inverteru. Tím se zvyšuje energetická účinnost celého systému. K účinnosti přispívá také odtávání řízené podle potřeby reverzním chodem chladicího okruhu a vytápění vany na kondenzát chladicím okruhem. • Energeticky účinné odtávání reverzním chodem chladicího okruhu, řízené podle potřeby.

Instalace

Tepelné čerpadlo se díky integrovanému tlumení vibrací připojuje přímo k topnému systému. • Instalaci usnadňuje otočný panel elektrického připojení. • Vana na kondenzát je snadno přístupná přes čisticí otvor na zadní straně krytu.

Číslo produktu

238983

Energetické údaje

Třída energetické účinnosti tepelného čerpadla W35: A+++
Třída energetické účinnosti tepelného čerpadla W55: A++
Třída energetické účinnosti soustavy (tepelné čerpadlo + regulátor) W35: A+++
Třída energetické účinnosti soustavy (tepelné čerpadlo + regulátor) W55: A++

Tepelný výkon

Tepelný výkon při A7/W35: 7,84 kW
Tepelný výkon při A2/W35: 8,33 kW
Tepelný výkon při A-7/W35: 12,86 kW
Chladicí výkon při A35/W7 max.: 14,88 kW
Chladicí výkon při A35/W18 částečné zatížení: 6,76 kW
Chladicí výkon při A35/W18 max.: 17,06 kW

Topné faktory

Topný faktor při A7/W35 (EN 14511): 5,09
Topný faktor při A2/W35 (EN 14511): 4,14
Topný faktor při A-7/W35 (EN 14511): 2,93
Chladicí faktor při A35/W7 max.: 2,38
Chladicí faktor při A35/W18 částečné zatížení: 3,76
Chladicí faktor při A35/W18 max.: 2,83
SCOP 35 °C (EN 14825): 4,76
Účiník cos(phi): 0,95

Údaje o hlučnosti

Hladina akustického výkonu (EN 12102): 55 dB(A)
Hladina akustického výkonu pro venkovní instalaci (EN 12102): 55 dB(A)
Hladina akustického výkonu max.: 66 dB(A)
Noční režim se sníženou hladinou akustického výkonu: 57 dB(A)
Noční režim s maximálně sníženou hladinou akustického výkonu: 55 dB(A)

Hranice použití

Hranice použití zdroje tepla min.: -20 °C
Hranice použití zdroje tepla max.: 40 °C
Hranice použití zdroje tepla při W60: -20 °C
Hranice použití zdroje tepla při W65: -20 °C
Hranice použití na straně vytápění min.: 15 °C
Hranice použití na straně vytápění max.: 65 °C
Hranice použití v režimu chlazení při venkovní teplotě min.: 15 °C
Hranice použití v režimu chlazení při venkovní teplotě max.: 40 °C
Dovolený provozní přetlak topného okruhu: 0,30 MPa

Rozměry

Výška: 1045 mm
Šířka: 1490 mm
Hloubka: 593 mm

Hmotnosti

Hmotnost: 175 kg

Elektrotechnické údaje

Jmenovité napětí kompresoru: 400 V
Jmenovité napětí vestavěného nouzového/přídavného vytápění: 400 V
Jmenovité napětí řízení: 230 V
Fáze kompresoru: 3/N/PE
Fáze vestavěného nouzového/přídavného vytápění: 3/N/PE
Fáze řízení: 1/N/PE
Jištění kompresoru: 3 x B 16 A
Jištění vestavěného nouzového/přídavného vytápění: 3 x B 16 A
Jištění řízení: 1 x B 16 A
Příkon max. bez vlastního nouzového/přídavného vytápění: 7,10 kW
Rozběhový proud: 4 A
Max. provozní proud: 10,20 A
Proud blokovaného rotoru LRA: 38 A

Hodnoty

Jmenovitý objemový průtok vytápění při A-7/W35 a 7 K: 1,57 m³/h
Objemový průtok vytápění (EN 14511) při A7/W35, B0/W35 a 5 K: 1,40 m³/h
Objemový průtok vytápění minimální: 1,00 m³/h
Průtok na straně tepelného zdroje: 4000 m³/h
Vnitřní tlaková ztráta vytápění jmenovitá: 100 hPa

Provedení

Chladivo: R410A
Hmotnost náplně chladiva: 5,5 kg
Skleníkový potenciál chladicího média (GWP100): 2 088
Ekvivalent CO2 (CO2e): 11,48 t
Stupeň krytí (IP): IP14B
Způsob rozmrazování: Reverzibilní chod
Protizámrazová ochrana: ano
Materiál kondenzátoru: 1.4401/Cu

Přípojky

Přípojka výstupní/ vratné vody pro vytápění: 28 mm
