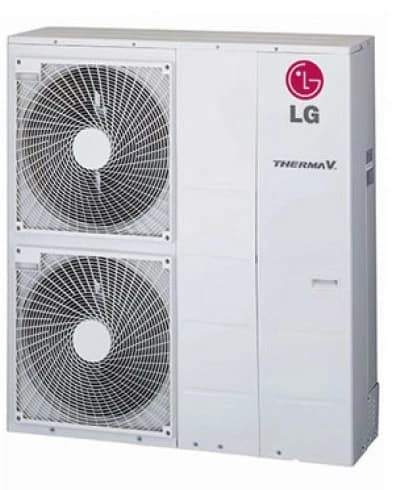

Tepelné čerpadlo HM123MR.U34 LG Monoblock

LG Therma V HM123MR.U34 Monoblock Tepelné čerpadlo

Nejnovější 12 kW tepelné čerpadlo vzduch/voda od LG, model HM123MR.U34, představuje špičku v oboru díky pokročilé technologii, nízkým provozním nákladům a vysoké hospodárnosti. Tento tišší a účinnější model oproti předchozím typům využívá vylepšený LG R1-Scroll kompresor. Integruje vnitřní a venkovní jednotku do jednoho celku, přičemž s domem je propojen pouze vodním potrubím, což eliminuje potřebu chlaďařských prací. Všechny hydraulické komponenty, jako je deskový výměník, expanzní nádoba, oběhové čerpadlo, průtokoměr, senzor tlaku a odvzdušňovací ventil, jsou chytře umístěny uvnitř jednotky. Zařízení R32 Monoblok S zajišťuje vynikající topný výkon i při nízkých okolních teplotách a zároveň snižuje emise uhlíku díky použití ekologičtějšího chladiva R32.

Technické specifikace a modely

Modely a jejich výkony:

• HM051M: Výkon 7/35: 5,5 kW, 2/35: 5,5 kW, -7/35: 5,5 kW; COP 7/35: 4,50, 2/35: 3,45, -7/35: 2,99; SCOP: 4,45
• HM071M: Výkon 7/35: 7,0 kW, 2/35: 7,0 kW, -7/35: 7,0 kW; COP 7/35: 4,50, 2/35: 3,42, -7/35: 2,96; SCOP: 4,45
• HM091M: Výkon 7/35: 9,0 kW, 2/35: 9,0 kW, -7/35: 9,0 kW; COP 7/35: 4,18, 2/35: 3,35, -7/35: 2,90; SCOP: 4,45
• HM091MRS: Výkon 7/35: 9,0 kW, 2/35: 9,0 kW, -7/35: 9,0 kW; COP 7/35: 5,10, 2/35: 3,48, -7/35: 3,26; SCOP: 4,68
• HM123M: Výkon 7/35: 12,0 kW, 2/35: 12,0 kW, -7/35: 12,0 kW; COP 7/35: 4,60, 2/35: 3,50, -7/35: 3,00; SCOP: 4,45
• HM143M: Výkon 7/35: 14,0 kW, 2/35: 14,0 kW, -7/35: 14,0 kW; COP 7/35: 4,50, 2/35: 3,40, -7/35: 2,93; SCOP: 4,45
• HM163M: Výkon 7/35: 16,0 kW, 2/35: 16,0 kW, -7/35: 16,0 kW; COP 7/35: 4,40, 2/35: 3,35, -7/35: 2,80; SCOP: 4,45

Společné specifikace pro monobloky (kromě HM091MRS):

• Maximální výstupní teplota topné vody: 65°C
• Chladivo: R32
• Kompresor: LG, R-scroll
• Elektrické zapojení: 230 V
• Externí ovládání: AC EZ Touch, AC Smart IV, ACP 4-5, AC Manager 4-5
• Gateway: PI 485, BACnet, Lonworks
• Oběhové čerpadlo: Grundfos UPM3K 20-75 CHBL (pro HM051M-HM091M), Grundfos UPML GEO 20-105 CHBL (pro HM123M-HM163M)
• Expanzní nádoba: 8l, 3 bar
• Hmotnost: 96 kg (HM051M-HM091M), 115,5 kg (HM091MRS), 130 kg (HM123M-HM163M)
• Rozměry: 1239x1450x390 cm (HM051M-HM091M, HM123M-HM163M), 1239x1380x330 cm (HM091MRS)
• Bivalentní zdroj: ext. 3-6 kW (HM051M-HM091M), ext. 3+3 kW (HM123M-HM163M)
• Množství chladiva: 1,4 kg (HM051M-HM091M), 2,1 kg (HM091MRS), 2,4 kg (HM123M-HM163M)

Vnitřní jednotky (např. pro venkovní jednotky 1f):

• HN1616: Elektrické zapojení 12, Pro venkovní jednotky 1f (5-7-9-12-14-16 kW), Zásobník TUV Ne, Bivalentní zdroj 3+3 kW, Oběhové čerpadlo Panasonic, BLDC, max 46 l/min, 500-3500 ot/min, Akumulační nádoba Ne, Expanzní nádoba 8 l, 3 bar, Filtr pevných částic Ano, Napojení topná voda 1" + 1", Hmotnost (bez vody) 43 kg, Rozměry 490x850x315 cm
• HN1639: Elektrické zapojení 14, Pro venkovní jednotky 3f (12-14-16 kW), Zásobník TUV Ne, Bivalentní zdroj 3+3+3 kW, Oběhové čerpadlo Yono Para RS25/7 PWM1, Akumulační nádoba Ne, Expanzní nádoba 8 l, 3 bar, Filtr pevných částic Ano, Napojení topná voda 1" + 1", Hmotnost (bez vody) 45 kg, Rozměry 490x850x315 cm
• HN1616T: Elektrické zapojení 16, Pro venkovní jednotky 1f/3f (9-12-14-16 kW), Zásobník TUV 200 l, Bivalentní zdroj 2+2+2 kW, Oběhové čerpadlo Yono Para RS25/7 PWM1, Akumulační nádoba 40 l, Expanzní nádoba Ne, Napojení TUV S 3/4", T 1", C 3/4", Hmotnost (bez vody) 220 kg, Rozměry 607x2079x725 cm
