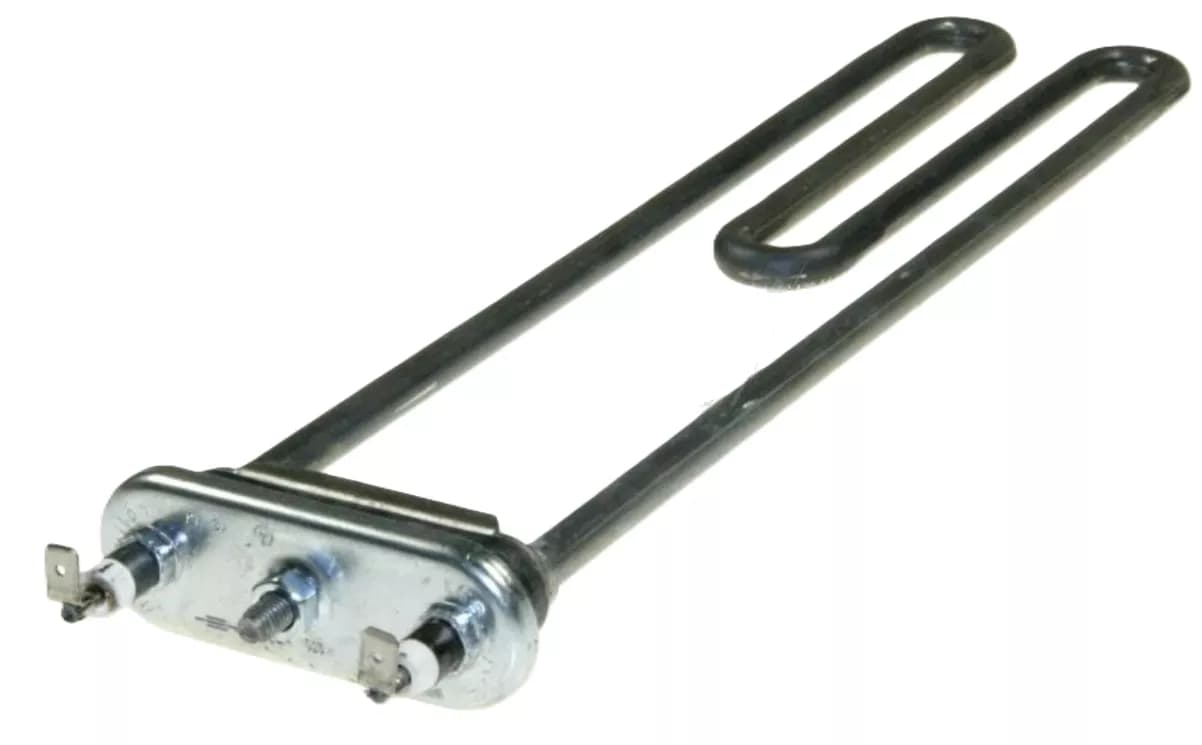

Topné těleso 5301ER1001B pro pračky LG 335 mm 2000 W

Topné těleso 2000W – 335 mm do praček LG (5301ER1001B)

Originální topné těleso 5301ER1001B je určeno pro pračky LG a zajišťuje rychlý a efektivní ohřev vody. Jeho poniklovaná nerezová spirála výrazně omezuje usazování vodního kamene a chrání spotřebič před korozí. Díky výkonu 2000 W a délce 335 mm je náhradní díl kompatibilní s širokým spektrem modelů LG. Instalace je díky přesným rozměrům a otvoru pro NTC čidlo snadná i pro zkušenější domácí uživatele.

Technické parametry

Kód dílu: 5301ER1001B
Typ: U-profil s otvorem ⌀8 mm pro čidlo NTC
Délka spirály: 335 mm
Šířka větve: 65 mm
Výkon: 2000 W
Napětí: 230 V / 50 Hz
Příruba: 80 × 28 mm, rozteč šroubů 56 mm
Tepelná pojistka: není integrována (použijte původní)
Povrch: Poniklovaná nerezová slitina

Montážní návod

Před začátkem práce odpojte pračku od sítě a vypusťte zbytkovou vodu.
Sundejte zadní panel z pračky LG.
Označte a odpojte vodiče a NTC čidlo ze starého tělesa.
Povolte středovou matici tělesa, šroub zatlačte dovnitř a těleso vytáhněte.
Vyčistěte sedlo ve vaně od nečistot a případného vodního kamene.
Vložte nové těleso s neporušeným těsněním, dotáhněte matici pevně “na doraz + ¼ otáčky”.
Obnovte připojení vodičů, nasaďte kryt a spusťte testovací cyklus bez prádla.
Pokud si nejste jistí postupem, doporučujeme využít profesionální servis.

Bezpečnostní pokyny

Pracujte pouze s odpojeným spotřebičem od elektrické sítě – hrozí úraz elektrickým proudem!
Používejte náhradní díl se stejnými parametry a vždy zkontrolujte těsnost příruby.
Po montáži ověřte izolační odpor tělesa (≥ 20 MΩ).
Při práci noste ochranné rukavice; hrany vany mohou být ostré.

Kompatibilní spotřebiče

Mezi nejčastější kompatibilní modely praček LG, do kterých je možné použít topné těleso 5301ER1001B, patří:
LG F14A8TDA
LG F4J6TY0W
LG F2J5WN3W (Slim 45 cm)
LG FH4U2VDN1
LG WD-1200 / WD-1000 série
LG F4WV710S1E
LG F12B8NDA
LG F1403SDS
LG F1096ND3
LG F12C3QD
Chybové kódy “OE/LE” nebo studená voda při praní mohou signalizovat problém s topným tělesem. Včasná výměna pomáhá chránit elektroniku pračky i úsporu energie.
