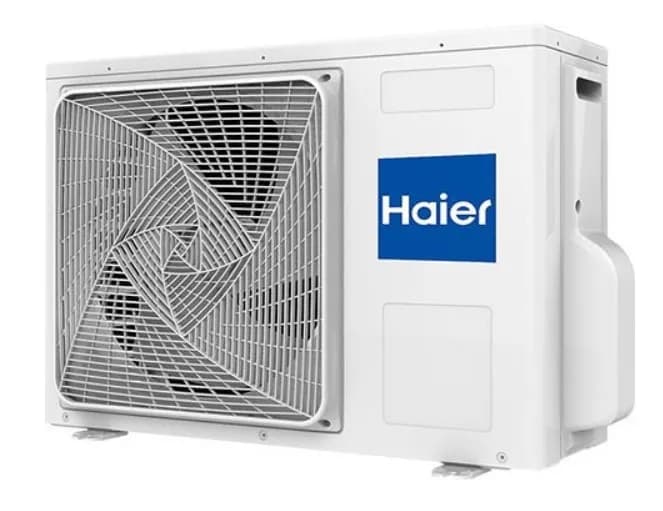

Venkovní jednotka Haier 1U50MEGFRA-1; Tundra R32

Technické parametry

Kód dílu: 1U50MEGFRA-1
Chladivo: R32 (náplň ≈ 0,90 kg, GWP = 675)
Výkon chlazení / topení: 5,0 kW (1,3-5,8) / 5,2 kW (1,4-6,0)
Energetická třída: A++ (chlazení) / A+ (topení)
Hladina hluku: 53 dB(A) tlak / 65 dB(A) akust. výkon
Rozměry (Š × H × V): 800 × 280 × 550 mm
Připojení potrubí: 6,35 / 12,7 mm (¼″ / ½″)
Pracovní teplota: -15 °C … +50 °C (chlazení)
Hmotnost netto: ≈ 30 kg

Montážní postup

1. Montáž smějí provádět pouze F-Gas certifikovaní technici podle nař. (EU) 517/2014.
2. Jednotku upevněte na konzoly či podstavec s antivibračními podložkami a minimálním odstupem 300 mm od zdi pro správnou cirkulaci vzduchu.
3. Připojte měděné potrubí – vakuujte okruh na ≤ 5 Pa a proveďte zátěžový test dusíkem 42 bar.
4. Zapojte elektrické vedení (3 × 2,5 mm² + 2 × 0,75 mm² komunikace) dle schématu v manuálu.
5. Po otevření ventilů zkontrolujte těsnost spojů detektorem chladiva a proveďte zkušební provoz.
6. Nastavte parametry v servisním menu a ověřte odvod kondenzátu. Nechcete-li riskovat, objednejte profesionální instalaci.

Bezpečnostní pokyny

Před jakoukoliv manipulací odpojte napájení a zajistěte jistič proti zapnutí.
Nepoužívejte ohřívání potrubí otevřeným plamenem – hrozí rozklad R32.
Dodržujte předepsaný množstevní limit chladiva pro vnitřní prostory < 0,43 kg / m³.
Při manipulaci používejte ochranné brýle a rukavice proti mrazu.

Kompatibilní vnitřní jednotky

Venkovní jednotka 1U50MEGFRA-1 se standardně páruje s následujícími nástěnnými jednotkami:
Haier AS50TDDHRA-CLC – Tundra Plus 5 kW
Haier AS50TDDHRA-THC – Tundra Plus Wi-Fi
Haier AS50TADHRA-W – Tundra Green
Haier AS50TDDHRA-CL – Pearl série
Haier HSU-50TA09/R3 – Tundra Eco
Haier AS50TDDHRA-C – Flexis lite
Haier AS50TDRHRA-C – Light-Cool
Haier AS50TDDHRA-G – Tundra Green Plus
Haier AS50S2SF1FA-W – Expert Plus
Haier AS50S2SS1FA-W – Dawn série
U jiných modelů ověřte kompatibilitu podle servisního kódu na štítku jednotky.

Pravidelným čištěním výměníku a kontrolou tlaku R32 ušetříte až 15 % energie a prodloužíte životnost kompresoru.
