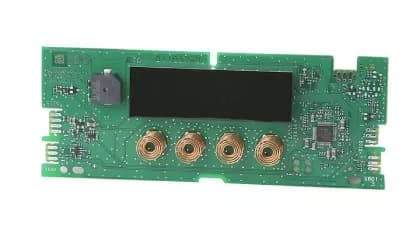

11024335 Ovládací modul do trouby Bosch Siemens

Naprogramovaný ovládací modul do trouby Bosch Siemens (11024335)

Naprogramovaný ovládací modul 11024335 je klíčovou elektronikou pro vestavné trouby Bosch, Siemens, Neff, Constructa, Balay – včetně řad Serie 6/8 a iQ500/700. Tento originální díl s mikroprocesorem a displejem nabízí všechny původní pečicí funkce a plnou kompatibilitu s Vaším přístrojem. Výměnou modulu rychle vyřešíte závady typu chybové kódy E0113, E0115, nereagující dotyk či zpožděné reakce displeje. Jistota kvality přímo od BSH Hausgeräte GmbH – originál se zárukou 24 měsíců!

Parametry ovládacího modulu

• Kód dílu: 11024335 (nahrazuje 11018813 / 11017474)
• Určeno pro: Bosch, Siemens, Neff, Constructa, Balay (Serie 6/8, iQ500/700)
• Displej: TFT 2,7“ nebo LED matrix (dle modelu)
• Funkce: Veškeré originální programy, senzorová tlačítka, otočný enkodér
• Výměna: Rychlá, bez nutnosti programování
• Firmware: Originál od výrobce

Balení obsahuje: 1× ovládací deska (modul). Stav zboží: Nový, originální díl. Lhůta na vrácení 14 dnů, záruka 2 roky na originální díl.

Technické parametry

• Kód dílu: 11024335 (předešlá čísla: 11018813, 11017474)
• Napájení desky: 12 V DC z vnitřního zdroje výkonového modulu
• Spojovací sběrnice: Flat-Flex 20pin (UI ↔ Power PCB)
• Rozhraní: TFT 2,7“ / LED matice dle modelu
• Regulátory: 2× kapacitní dotyk (CapSense), 1× otočný enkodér s funkcí stisku
• Rozměr PCB: 231 × 68 mm
• Výrobce: BSH Hausgeräte GmbH
• EAN: 8517521595431
• Původ dílu: Originál
• Balení: 1 kus

Montážní postup

Výměnu ovládacího modulu zvládnete v 7 krocích: Odpojte troubu od sítě a vyčkejte minimálně 5 minut (vybití kondenzátorů). Vyšroubujte přední panel (Torx T20), odpojte plochý kabel displeje. Starou UI desku opatrně vytáhněte ze zámků, přeneste držáky a izolační fólii. Vsuňte nový modul 11024335 a zkontrolujte správné usazení tlačítek a displeje. Připojte plochý kabel, nasaďte panel a dotáhněte šrouby momentem 0,8 Nm. Zapněte spotřebič, nastavte hodiny a spusťte testovací program „Demo 00“ z uživatelského menu. Pokud si nejste jisti, doporučujeme využít odborný servis. Tip: Po instalaci proveďte kalibraci dotyku v servisním menu a ověřte funkci všech tlačítek a LED.

Bezpečnostní pokyny

Ovládací modul je citlivý na elektrostatický výboj – používejte ESD náramek. Patrné ohnutí plochého kabelu může způsobit zkrat – veďte jej přesně podle drážek. Po montáži vždy zkontrolujte funkci všech senzorů a kalibraci v servisním menu. Při pochybnostech kontaktujte kvalifikovaný servis.

Kompatibilní spotřebiče

Mezi ověřené kompatibilní modely patří: Bosch HBG675BB1, Bosch HBG635BB1, Bosch HBA5780S0, Siemens HB655GTS1, Siemens HB633GBS1, Siemens HB578ABS0, Neff B45CR22N0, Constructa CF4M95150, Balay 3HB5358B0, Bosch HBG6750S1 Serie 8. Další modely na dotaz dle E-nummer/FD čísla – ověříme kompatibilitu. Tip: Chybové kódy E0113, E0115 nebo nereagující dotyková lišta jsou často signálem vadného ovládacího modulu. Výměnou desky 11024335 obnovíte plnou funkčnost pečicí trouby a urychlíte reakce displeje.
