17005031 Ploché potrubí pro varné desky Bosch a Siemens

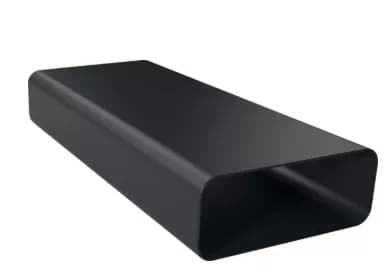

HZ9VDSM1 Ploché potrubí 500 x 222 x 89 mm pro varné desky Bosch / Siemens (17005031)

Ploché potrubí HZ9VDSM1 s rozměry 500 × 222 × 89 mm je originální komponent navržený pro napojení ventilačních varných desek Bosch a Siemens. Díky svému nízkému profilu umožňuje montáž i v omezených prostorech jako je sokl nebo pod pracovní deskou. Materiál: samozhášivý plast třídy V0 v černé barvě představuje vysokou životnost, odolnost a bezpečnost – minimalizuje tlakové ztráty a přispívá k tichému i efektivnímu odtahu par. Segment je snadno zkrátitelný ruční pilkou a lze jej přímo napojit pomocí vnitřního konektoru, případně adaptovat na průměr 150 mm.

Kód dílu: 17005031 / HZ9VDSM1

Typ dílu: Ploché potrubí – rovný díl. Rozměry: 500 × 222 × 89 mm / 50 × 22,2 × 8,9 cm. Materiál: samozhášivý plast V0, černý. Hmotnost balení: 1,05 kg (netto 0,85 kg). Výrobce: Bosch Home Appliances Group (Bosch, Siemens). EAN: 4242003890653.

Montážní návod

1. Nejprve vždy odpojte varnou desku od elektrické sítě a počkejte na úplné zastavení ventilátoru. 2. Očistěte těsnicí plochy a změřte požadovanou délku potrubí. 3. V případě potřeby díl zkraťte rovinně ruční pilkou a obruste hrany smirkovým papírem. 4. Vložte díl HZ9VDSM1 do ploché spojovací objímky nebo přímo do adaptéru Ø 150 mm. 5. Spoj utěsněte hliníkovou tepelně odolnou páskou. 6. Zkontrolujte, zda je celý vzduchovod těsný a proveďte funkční test odsávání. Pokud si nejste montáží jisti, doporučujeme využít profesionální servis.

Bezpečnostní pokyny

Před montáží vždy odpojte spotřebič od el. energie. Při zkracování používejte ochranné brýle a rukavice. Nepoužívejte poškozené nebo deformované potrubí – hrozí únik par/mastnot. Spojovací materiály musí být schválené pro kuchyňské odsávání. Zachovejte minimální poloměr ohybu a nedeformujte profil kanálu.

Kompatibilní spotřebiče

Mezi nejčastější kompatibilní varné desky s integrovaným odsáváním patří: Bosch PVQ731F25E, Bosch PXX875D67E, Bosch PVQ711F15E, Bosch PVS811B16E, Bosch PVQ895F25E, Siemens ED731FQ15E, Siemens EX875LX67E, Siemens ED851FQ15E, Siemens EX875LX57E, Bosch/Siemens další řady PVQ/PVS/EX/ED.

Tip

Výměna starého potrubí za nový hladký díl HZ9VDSM1 sníží hlučnost odsávání až o 20% a zlepší proudění vzduchu!

Vrácení a záruka

Na tento originální díl platí standardní záruka 24 měsíců a možnost vrácení zboží do 14 dnů od převzetí – přímo podle zákona pro spotřebitele. Dodáváme v balení 1 ks.
