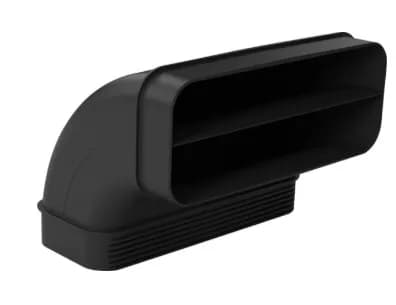

17005034 Ploché potrubí 90° pro varné desky Bosch Siemens

BSH17005034 Ploché potrubí 90° k varné desce Bosch Siemens

Originální ploché potrubí 90° k varné desce Bosch a Siemens, vyrobeno z samozhášivého plastu UL 94 V0. Minimalizuje hluk a tlakové ztráty, zaručuje spolehlivý odvod par a ochranu před mastnotou. Kompaktní výška 161 mm umožňuje instalaci pod kuchyňskou linku. Bosch Home Appliances Group garantuje design a kvalitu.

Technické parametry

• Rozměry průřezu: 222 × 89 mm
• Celková výška kolena: 161 mm
• Materiál: samozhášivý plast UL 94 V0, černý
• Hmotnost netto: 0,41 kg
• Hmotnost balení: 0,52 kg
• EAN: 4242005253845
• Balení: 1 kus
• Původ produktu: Originál

Montážní návod

Před montáží odpojte varnou desku od sítě. Vyčistěte a odmastěte těsnící plochy. Koleno montujte menším koncem do spojovací objímky nebo dílu HEZ9VDSM1. Ujistěte se, že výstupní hrdlo směřuje vzhůru pro vertikální provedení. Spoje zajistěte samořeznými šrouby a utěsněte hliníkovou páskou. Proveďte funkční test odsávání.

Bezpečnostní pokyny

• Při všech pracích odpojujte spotřebič od napájení.
• Používejte ochranné rukavice a brýle.
• Spoje těsněte jen páskou určenou pro kuchyňské odsávání par.
• Neinstalujte prasklé nebo deformované díly.
• Dodržujte minimální poloměr ohybu a nezužujte průřez potrubí.

Kompatibilní spotřebiče

Toto ploché potrubí je součástí sady vzduchovodů pro varné desky Bosch a Siemens s integrovaným odsáváním. Mezi často kompatibilní modely patří: Bosch PVQ731F25E, Bosch PXX875D67E, Bosch PVQ711F15E, Bosch PVS811B16E, Bosch PVQ895F25E, Siemens ED731FQ15E, Siemens EX875LX67E, Siemens ED851FQ15E, Siemens EX875LX57E a další modely řad PVQ, PVS, EX, ED.

Tip

Díky velkému rádiusu ohybu snižuje HEZ9VDSB2 hlučnost ventilačního systému až o 15 % a zlepšuje průtok vzduchu.
