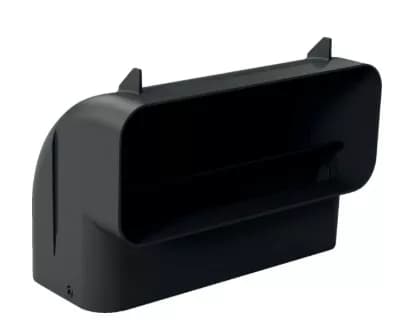

17005035 Ploché potrubí 90° do varné desky Bosch Siemens
Originální HEZ9VDSB3 ploché potrubí 90° pro Bosch a Siemens; koleno vzduchovodu 222×89 mm, výška 154 mm. Zlepšuje proudění vzduchu a snižuje tlakovou ztrátu u vestavných desek s integrovaným odsáváním.
Kód produktu:
17005035
EAN:
4242005253852
Výrobce:
BOSCH
Tento produkt není možné zakoupit online. Jedná se o nezávaznou poptávku, cenu upřesníme dle konkrétního typu spotřebiče. Takto předcházíme objednávce nevhodného dílu pro váš spotřebič.
Popis náhradního dílu: 17005035 Ploché potrubí 90° do varné desky Bosch Siemens
HEZ9VDSB3 Ploché potrubí 90° do varné desky Bosch Siemens (17005035)
Ploché potrubí – 90° vertikální koleno HEZ9VDSB3 je originální díl značky Bosch Siemens určený speciálně pro varné desky s integrovaným odsáváním. Tento díl umožňuje efektivní změnu směru vzduchovodu při zachování minimálních tlakových ztrát, což je ideální při rekonstrukcích, instalacích do soklů nebo omezených prostor za zásuvkami kuchyňských linek. Výjimečná kvalita materiálu – samozhášivý plast UL 94 V0 – garantuje bezpečné používání v domácím prostředí i dlouhou životnost. Díky hladkému vnitřnímu povrchu je údržba potrubí snadná a rychlá.
Technické parametry
- Typ dílu: Ploché potrubí – 90° vertikální koleno
- Rozměry průřezu: 222 × 89 mm
- Výška kolena: 154 mm
- Hloubka (horizontální délka): 109 mm
- Materiál: Samozhášivý plast UL 94 V0, černý
- Hmotnost netto: 0,42 kg
- Hmotnost balení: 0,53 kg
- Originální kód dílu: 17005035 / HEZ9VDSB3
- EAN: 4242005253852
- Původ produktu: Originál
Montážní návod
Před zahájením montáže vždy odpojte varnou desku od elektrické sítě. Vyčistěte a odmastěte těsnicí plochy stávajícího potrubí. Koleno HEZ9VDSB3 zasuňte male koncem do spojovací objímky nebo do přímého dílu HEZ9VDSM1 (nebo HZ9VDSM1). Dbejte na správnou orientaci – výstup musí směřovat vzhůru pro vertikální vyvedení. Spoj zajistěte samořeznými šrouby 3 × 12 mm a utěsněte hliníkovou páskou odolnou do 120 °C. Po sestavení doporučujeme provést funkční test odsávání a ověřit těsnost spojů. V případě potřeby kontaktujte autorizovaného technika.
Bezpečnostní pokyny
- Před montáží vždy odpojte spotřebič od napájení.
- Při práci používejte ochranné rukavice a brýle.
- Nepoužívejte prasklé či deformované díly – hrozí únik par.
- Utěsněte spojky pouze materiály schválenými pro kuchyňské odsávání.
- Nedoporučuje se zužovat průřez potrubí a je nutné zachovat minimální poloměr ohybu.
Kompatibilní spotřebiče
Mezi nejoblíbenější kompatibilní modely patří: Bosch PVQ731F25E, Bosch PXX875D67E, Bosch PVQ711F15E, Bosch PVS811B16E, Bosch PVQ895F25E, Siemens ED731FQ15E, Siemens EX875LX67E, Siemens ED851FQ15E, Siemens EX875LX57E…a další ventilační varné desky řad PVQ / PVS / EX / ED.
Díky velkému rádiusu ohybu kolena HEZ9VDSB3 klesá hlučnost až o 15 % a zlepšuje se průchod vzduchu v celém systému. Vratka zboží spotřebitelem je možná do 14 dnů, záruka na originální díl je 24 měsíců.
