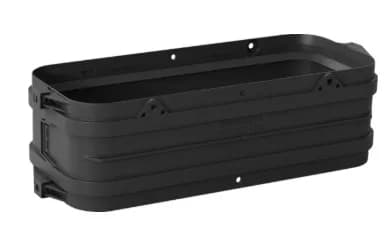

17005038 Ploché potrubí pro varné desky Bosch Siemens

HEZ9VDSS1 Ploché potrubí – spojovací objímka female (17005038) Bosch Siemens

Ploché potrubí HEZ9VDSS1 s objímkou typu “female” (kód dílu 17005038) je určené pro ventilační varné desky značek Bosch a Siemens. Tento originální spojovací díl je ideální volbou pro rychlou a vzduchotěsnou montáž plochých vzduchovodů o průřezu 222×89 mm. Díky integrovanému PU těsnění a spolehlivým zacvakávacím západkám je realizace spojení bez nutnosti použití dodatečných pásek či lepidel. Aerodynamický tvar propoje snižuje tlakové ztráty a podporuje maximální průtok vzduchu mezi varnou deskou a odtahovým potrubím.

• Kód dílu: 17005038
• Modelové označení: HEZ9VDSS1
• Typ dílu: Ploché potrubí – spojovací objímka (female)
• Rozměry: 249 × 223 × 90 mm
• Průřez potrubí: 222 × 89 mm
• Materiál: Samozhášivý plast UL 94 V0, černý
• Hmotnost netto: 0,21 kg
• Výrobce: Bosch Home Appliances Group
• EAN: 4242005254224
• Původ produktu: Originál

Montážní návod

Před začátkem práce vždy odpojte varnou desku od elektrické sítě. Zkontrolujte, že jsou konce plochých kanálů čisté a rovné. Zasuňte konce dvou “female” dílů do objímky HEZ9VDSS1 až na doraz, při zacvaknutí uslyšíte zřetelné “kliknutí”. Spoj je pevně fixován a díky integrovanému PU těsnění není potřeba používat lepidla ani jiné dodatečné prostředky. Po montáži proveďte kontrolní test, zda nedochází k úniku vzduchu. Pokud si nejste jisti montáží, využijte služeb profesionálního servisu.

Bezpečnostní pokyny

• Před montáží vždy odpojte spotřebič od sítě.
• Nepoužívejte poškozené nebo deformované díly – hrozí únik par a snížení účinnosti odtahu.
• Při manipulaci používejte ochranné rukavice a brýle.
• Nikdy nezužujte průřez potrubí a dodržujte minimální poloměr ohybů.
• Používejte pouze integrovaná těsnění, nepřidávejte silikon ani lepidla.

Kompatibilní spotřebiče

Objímka je určena pro ventilační varné desky Bosch a Siemens, které využívají systém plochého potrubí HEZ9VDSS1. Nejčastěji kompatibilní modely: Bosch PVQ731F25E, Bosch PXX875D67E, Bosch PVQ711F15E, Bosch PVS811B16E, Bosch PVQ895F25E, Siemens ED731FQ15E, Siemens EX875LX67E, Siemens ED851FQ15E, Siemens EX875LX57E. Další ventilované varné desky řad PVQ / PVS / EX / ED.

Montáž s tímto originálním dílem je až o 30 % rychlejší oproti tradičním lepeným spojům a zajišťuje špičkovou vzduchotěsnost bez kompromisů na výkonu ventilačního systému.

Záruka a vrácení

Balení obsahuje: 1× HEZ9VDSS1 spojovací objímka. Stav: nový originální díl. Na tento produkt se vztahuje lhůta na vrácení zboží 14 dní pro spotřebitele a záruční doba 24 měsíců na originální díly.
