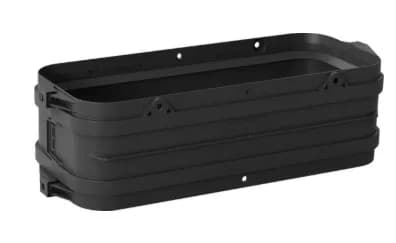

17005039 HZ9VDSS1 Ploché potrubí 249 mm pro varné desky Bosch Siemens

Detailní popis

Plochá spojovací objímka HZ9VDSS1 (kód BSH17005039, EAN: 4242003890882) je originální díl navržený pro profesionální a určitou montáž ventilačních varných desek značek Bosch a Siemens. Tento spojující prvek poslouží pro propojení plochého potrubí s rozměry 222 × 89 mm a délkou 249 mm (24,9 cm). Moderní click zámek a polyuretanové těsnění urychlují instalaci, garantují vzduchotěsné spojení a šetří až 30 % času oproti lepeným spojům. Díky certifikovanému samozhášivému plastu (UL94 V0, černá) splňuje přísné bezpečnostní normy.

• Originální kód dílu: 17005039
• Modelové označení: HZ9VDSS1
• Rozměr objímky: 249 × 223 × 90 mm
• Průřez potrubí: 222 × 89 mm
• Materiál: samozhášivý plast UL94 V0
• Výrobce: Bosch Home Appliances Group
• EAN: 4242003890882
• Původ produktu: Originál
• Počet v balení: 1 ks

Balení: 1× spojovací objímka HZ9VDSS1. Stav zboží: nový, originální díl. Lhůta na vrácení zboží spotřebitelem je 14 dnů, záruka na originální díly 24 měsíců.

Technické parametry

• Kód dílu: 17005039 (HZ9VDSS1)
• Typ dílu: Ploché potrubí – spojovací objímka (female)
• Délka: 249 mm / 24,9 cm
• Vnitřní rozměr kanálu: 222 × 89 mm
• Materiál: samozhášivý plast UL94 V0, černá
• Montážní click zámek: ANO
• PU těsnění: integrované
• Hmotnost netto: 0,21 kg (balení 0,30 kg)
• Značka: Bosch / Siemens

Použití originálních komponent garantuje spolehlivost, dlouhou životnost a perfektní kompatibilitu s ventilačními systémy určených varných desek.

Montážní návod

1. Odpojte varnou desku od sítě.
2. Ověřte, že oba konce plochého potrubí jsou čisté a rovné.
3. Zasuňte oba konce do objímky HZ9VDSS1 až na doraz – zacvaknutí click zámku potvrdí pevné spojení.
4. Díky integrovanému PU těsnění není třeba spoj lepit ani páskovat.
5. Proveďte zkušební test, ověřte 100% těsnost – případné netěsnosti ihned odstraňte.

Při nejistotě montáže doporučujeme využít služby odborného servisu.

Bezpečnostní pokyny

• Před montáží vždy odpojte spotřebič od napájení.
• Používejte ochranné rukavice a brýle.
• Nepoužívejte prasklé nebo deformované díly!
• Nezužujte průřez potrubí, dodržujte minimální rádius ohybů.
• Nepřidávejte silikon ani lepidla (PU těsnění je součástí).

Kompatibilní spotřebiče

Objímka HZ9VDSS1 (17005039) je určena pro ventilační varné desky Bosch a Siemens využívající systém plochého potrubí 222 × 89 mm. Zde jsou nejčastější kompatibilní modely:

• Bosch PVQ731F25E
• Bosch PXX875D67E
• Bosch PVQ711F15E
• Bosch PVS811B16E
• Bosch PVQ895F25E
• Siemens ED731FQ15E
• Siemens EX875LX67E
• Siemens ED851FQ15E
• Siemens EX875LX57E
• …a další ventilační desky řad PVQ / PVS / EX / ED

Díky rychlému click mechanizmu a integrovanému těsnění ušetříte až 30 % času při montáži a zajistíte lepší vzduchotěsnost spoje.
