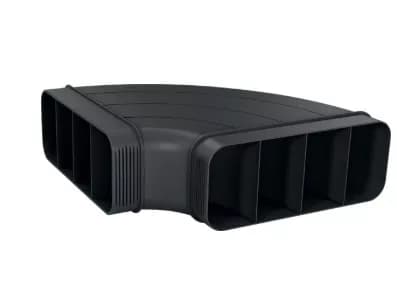

17005348 Ploché potrubí 90° pro varné desky Bosch a Siemens

HEZ9VDSB1 Ploché potrubí 90° do varné desky Bosch Siemens (17005348)

Ploché potrubí 90° HEZ9VDSB1 je originální díl určený pro varné desky s odsáváním Bosch a Siemens. Tento prvek ventilačního systému zajišťuje optimální proudění vzduchu díky aerodynamicky navrženému tvaru, čímž minimalizuje tlakové ztráty a splňuje přísné bezpečnostní normy. Instalace originálního kolene vám přinese maximální kompatibilitu a dlouhou životnost celé ventilační cesty varné desky. Potrubí HEZ9VDSB1 je navrženo tak, aby odpovídalo potřebám moderních kuchyní a udržovalo vysoké hygienické i bezpečnostní standardy.
Výrobce: Bosch / Siemens | Kód dílu: 17005348 / HEZ9VDSB1 | EAN: 4242005253838
✔ Typ: Ploché potrubí 90°, horizontální koleno (vnější prvek)
✔ Materiál: Samozhášivý plast (UL94 V0)
✔ Rozměry (V׊×H): 130 × 300 × 305 mm
✔ Normy: IEC 60695-11-5 Needle-Flame test
✔ Barva: Černá
✔ Balení: 1 ks v originálním obalu

Montážní návod

Před začátkem montáže vždy odpojte spotřebič od elektrické sítě. Odstraňte původní rovný díl potrubí a nasuňte nové koleno 90° HEZ9VDSB1 na samčí konektor výstupu varné desky. Druhý konec spojte plochou spojovací objímkou. Délku lze v případě potřeby zkrátit pilkou na plasty. Všechny spoje je třeba pečlivě utěsnit těsnicí páskou, aby nedocházelo ke ztrátám výkonu nebo průniku pachů. Pro bezpečné a trvalé použití doporučujeme montáž nechat provést odborníkem. Montáž trvá obvykle jen několik minut, samotné potrubí není třeba dodatečně upravovat mimo uvedené zkracování.

Bezpečnostní pokyny

⚡ Během instalace zajistěte, aby byl spotřebič vypnut z elektrické sítě.
Nepoužívejte poškozené nebo zdeformované potrubní díly.
Dbejte na dostatečný odstup od horkých součástí dle instalační dokumentace varné desky.
Po ukončené montáži ověřte tísnost a volný proud vzduchu systémem.
V případě pochyb nosti kontaktujte odborný servis.

Kompatibilní spotřebiče

Základní modely pro, které je HEZ9VDSB1 určen:
Bosch PVQ811F15E
Bosch PVQ795F25E
Bosch PVS831BB5E
Bosch PXX801D67E
Bosch PVQ731F15E
Siemens EX875LX34E
Siemens ED811FQ15E
Siemens EX875LX67E
Siemens EZ977KZY2E
Siemens EX877LX66E
...a další modely s odsáváním inductionAir
💡 Tip: Pro dosažení optimálního proudění vzduchu používejte originální ploché potrubní díly a při zásahu do ventilačního systému konzultujte výběr i zapojení s certifikovaným technikem.
Záruka na originální díly: 24 měsíců Lhůta na vrácení spotřebitelem: 14 dní
