17005350 Redukce Ø150 mm 90° pro varné desky Bosch Siemens

Redukce Ø150 mm 90° pro varné desky Bosch/Siemens

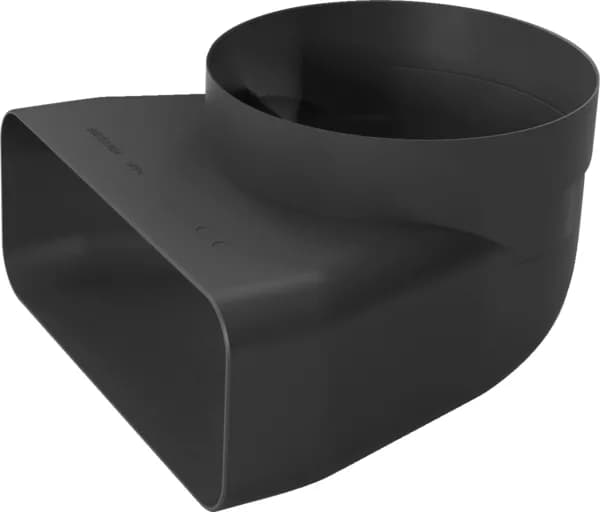

Kolínková redukce Ø 150 mm 90° BOSCH / SIEMENS (kód 17005350 / HEZ9VDSI1) je originální komponent pro varné desky s integrovaným odtahem par (inductionAir). Slouží pro profesionální propojení kulatého potrubí a plochého kanálu v kuchyňském odvětrávání. Aerodynamické provedení snižuje tlakové ztráty i hlučnost a prodlužuje životnost motoru odsávání. Černý, samozhášivý plast splňuje UL94 V0 (certifikace, bezpečnost) i náročné normy IEC 60695-11-5.

Technické parametry

• Kód dílu: 17005350 / HEZ9VDSI1
• Typ: Redukce potrubí, 90° koleno
• Průměr kulaté části: Ø 150 mm (vnější průměr ≈ 152,5 mm)
• Rozměry ploché části: 222 × 89 mm
• Hloubka těla: 209 mm
• Výška: 123 mm
• Materiál: samozhášivý plast (UL94 V0)
• Hmotnost: cca 0,30 kg
• Balení: 1 ks
• Barva: černá

Montážní návod

Před montáží vždy odpojte spotřebič od sítě. Kulatý konec redukce nasaďte na výstup Ø 150 mm u varné desky nebo mezikus. Plochou část spojte plochou objímkou s vnitřním konektorem. Spoje utěsněte hliníkovou páskou pro zajištění tichého a efektivního provozu bez ztrát výkonu. V případě potřeby lze potrubí zkrátit pilkou na plasty. V případě nejistoty doporučujeme kontaktovat servisního technika.

Bezpečnostní pokyny

• Spotřebič i odtahový systém musí být během montáže vždy odpojen od elektrické sítě.
• Nepoužívejte díl, je-li prasklý nebo mechanicky poškozený.
• Dodržujte minimální vzdálenosti od horkých částí varné desky dle pokynů výrobce.
• Po montáži zkontrolujte těsnost a volný průtok vzduchu.

Kompatibilní spotřebiče

Redukce HEZ9VDSI1 je určena pro varné desky BOSCH a SIEMENS s integrovaným odsáváním (inductionAir). Příklady kompatibilních modelů:

• Bosch PVQ811F15E
• Bosch PVQ795F25E
• Bosch PVS831BB5E
• Bosch PXX801D67E
• Bosch PVQ731F15E
• Siemens EX875LX34E
• Siemens ED811FQ15E
• Siemens EX877LX66E
• Siemens EZ977KZY2E
• Siemens EX875LX67E

Originální potrubní díly Bosch/Siemens zaručují optimální proudění vzduchu a velmi tichý chod odtahového systému. Při rekonstrukci doporučujeme vyměnit neoriginální díly za originály těchto značek.
