17006705 Větrací kanál pro varnou desku Bosch Siemens

Sada ventilačního kanálu HZ9VDKE1 (17006705) – Bosch Siemens

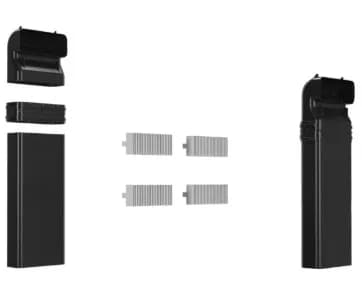

Startovací sada HZ9VDKE1 (17006705), známá také jako větrací kanál k varné desce, je originálním příslušenstvím značky Bosch/Siemens pro varné desky s integrovaným odtahem par. Tato odtahová souprava obsahuje koleno 90°, 500mm plochý kanál, spojku a 4 akustické filtry (ABS, B1 – zpomalená hořlavost). Inovativní komponenty snižují hlučnost až o 4 dB a pomáhají zvýšit životnost celého ventilačního systému. Kód dílu: 17006705 / HZ9VDKE1. Typ: Startovací sada odtahového potrubí. Obsah balení: 4× akustický filtr, 1× koleno 90° „S“, 1× spojka, 1× kanál 500 mm. Rozměry potrubí: 222 × 89 mm. Materiál: ABS, sametově černý, reakce na oheň B1. Výrobce: Bosch / Siemens (BSH Hausgeräte). Počet kusů v balení: 5. EAN: 4242003916124.

Montážní návod

Před montáží vždy vypněte jistič varné desky. 1. Zacvakněte koleno 90° „S“ do výstupu ventilátoru desky. 2. Vsuňte akustické filtry do kolena i přímého kanálu. 3. Prodloužte trasu kanálem 500 mm a spojte jej spojkou s těsněním. 4. Segmenty pečlivě zafixujte ke skříňce a utěsněte hliníkovou páskou. 5. V případě potřeby napojte redukci Ø 150 mm. 6. Po sestavení vraťte desku, zapněte jistič a ověřte průtok odsávání. Doporučujeme: Pokud si nejste jisti správnou instalací, kontaktujte certifikovaný servis.

Bezpečnostní pokyny

• Nepřipojujte spotřebič k síti před kontrolou těsnosti spojů. • Dodržujte doporučené vzdálenosti od hořlavých materiálů dle manuálu. • Nepoužívejte cizí maziva nebo barvy – může dojít k narušení požární bezpečnosti B1. • Ujistěte se o směru proudění vzduchu (vyznačeno na kanálech). • Montáž provádějte vždy dle platných stavebních a elektro předpisů.

Kompatibilní spotřebiče

Mezi ověřeně kompatibilní modely s odtahem patří: Bosch PVQ811F15E, Bosch PVQ731F15E, Bosch PVQ875DC3E, Bosch PXX875D67E, Siemens ED811FQ15E, Siemens EX875LX34E, Siemens EX807LX67E, Siemens ED731FQ15E, Bosch PXX875D34E, Siemens EX875LX67E.

Tip: Plánovaný odtah s účinnými akustickými filtry prodlužuje životnost motoru varné desky a každý den snižuje hlučnost v kuchyni!
