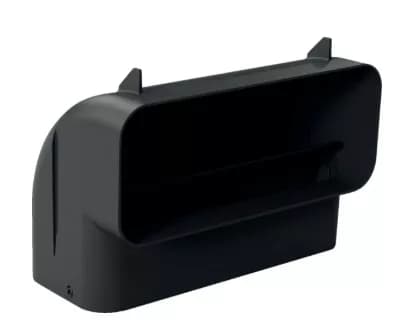

BSH17005036 Ploché potrubí 90° pro varné desky Bosch Siemens

BSH17005036 Ploché potrubí 90° pro varné desky Bosch Siemens

Plochý vzduchovod 90° Bosch/Siemens (BSH17005036) je originální náhradní díl určený pro efektní odvod vzduchu v kuchyních s indukčními varnými deskami Bosch a Siemens s integrovanou digestoří. Koleno s úhlem 90° umožňuje diskrétní instalaci do soklu či za zásuvku díky vysoké kompatibilitě a výšce pouze 154 mm. Pevná konstrukce ze samozhášivého plastu UL 94 V0 zajišťuje bezpečnost a dlouhou životnost i při náročném provozu. Díky hladkému vnitřnímu povrchu a aerodynamickému tvaru koleno minimalizuje tlakové ztráty a hlučnost v odsávacím systému. Černý povrch stylově ladí s designem moderních kuchyní. Instalace je rychlá a zvládne ji i zkušenější kutil bez nutnosti speciálního nářadí. Kód: 17005036 (HZ9VDSB3), originál Bosch Home Appliances Group – doporučujeme ověřit kompatibilitu s konkrétní varnou deskou.

Technické parametry

• Kód dílu: 17005036 (HZ9VDSB3)
• Typ dílu: Ploché potrubí – 90° vertikální koleno (male)
• Materiál: Samozhášivý plast UL 94 V0, černý
• Rozměry průřezu: 222 × 89 mm
• Celková výška kolena: 154 mm
• Hloubka (vodorovná část): 109 mm
• Hmotnost netto: 0,42 kg / Balení: 1 ks
• Výrobce: Bosch Home Appliances Group
• EAN: 4242003890691
• Původ produktu: Originál

Montážní návod

Před montáží vždy odpojte varnou desku od elektrické sítě! Vyčistěte a odmastěte těsnicí plochy potrubí. Koleno HZ9VDSB3 zasuňte male koncem do spojovací objímky nebo přímého dílu (HZ9VDSM1 / HEZ9VDSM1). Dbejte na správnou orientaci – výstup musí směřovat vzhůru pro vertikální vyvedení. Spoj zajistěte samořeznými šrouby 3 × 12 mm a utěsněte hliníkovou páskou odolnou do 120 °C. Po instalaci proveďte funkční test a kontrolu těsnosti. V případě nejistoty konzultujte s certifikovaným technikem.

Bezpečnostní pokyny

• Vždy pracujte s odpojeným spotřebičem od napájení.
• Používejte ochranné rukavice a brýle při manipulaci.
• Montujte pouze nepoškozené díly.
• Těsněte pouze páskami schválenými pro kuchyňské odsávání.
• Nesužujte průřez potrubí a dodržujte minimální poloměr ohybu.

Kompatibilní spotřebiče

Koleno HZ9VDSB3 je kompatibilní s indukčními varnými deskami Bosch a Siemens s integrovanou digestoří. Nejčastěji používané modely:

• Bosch PVQ731F25E
• Bosch PXX875D67E
• Bosch PVQ711F15E
• Bosch PVS811B16E
• Bosch PVQ895F25E
• Siemens ED731FQ15E
• Siemens EX875LX67E
• Siemens ED851FQ15E
• Siemens EX875LX57E

Tip: Střední rádius ohybu snižuje hlučnost systému až o 15 % a zlepšuje průtok vzduchu v kritických kolenech.
